关于如何利用武汉彦阳九号保护板15S100A保护板做一个九号机械师一电池

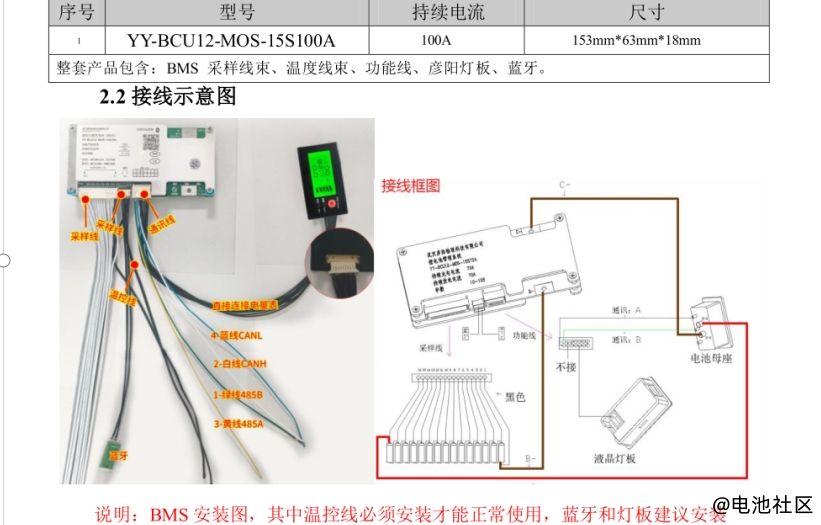

电池为48V60AH，13串三元，首先把电池包焊接好，然后开始组装保护板，打开彦阳规格书解读接线方式，首先找到13串的接线方式。

先接采样线，首先数一下一下采样线有几根（一共是16根）最右端的黑线采样线接到电池包的总负极，相邻的第2跟接第一串的电芯正极，依次完后接，重点主语第9和第10根线

接到第8串的正极，第14和第15根线接到第12颗电芯的正极，第16跟接到第13串的正极。

第二步，焊接通讯线，找到发货自带的座子接线图彩页（图九）

首先找到保护板功能口的3号线和座子上的针脚连接起来，同时如上图把C-与第3个阵脚连接起来。

第三步：焊接动力线，找到保护板上的B-标识与电池包的总负连接，找到保护板上的C-与电池上的母座连接起来，找到电池母座上的正极与电池包的总正极用动力线连接起来。

整个电池包保护板就安装完毕，最后一部装入电池壳子。

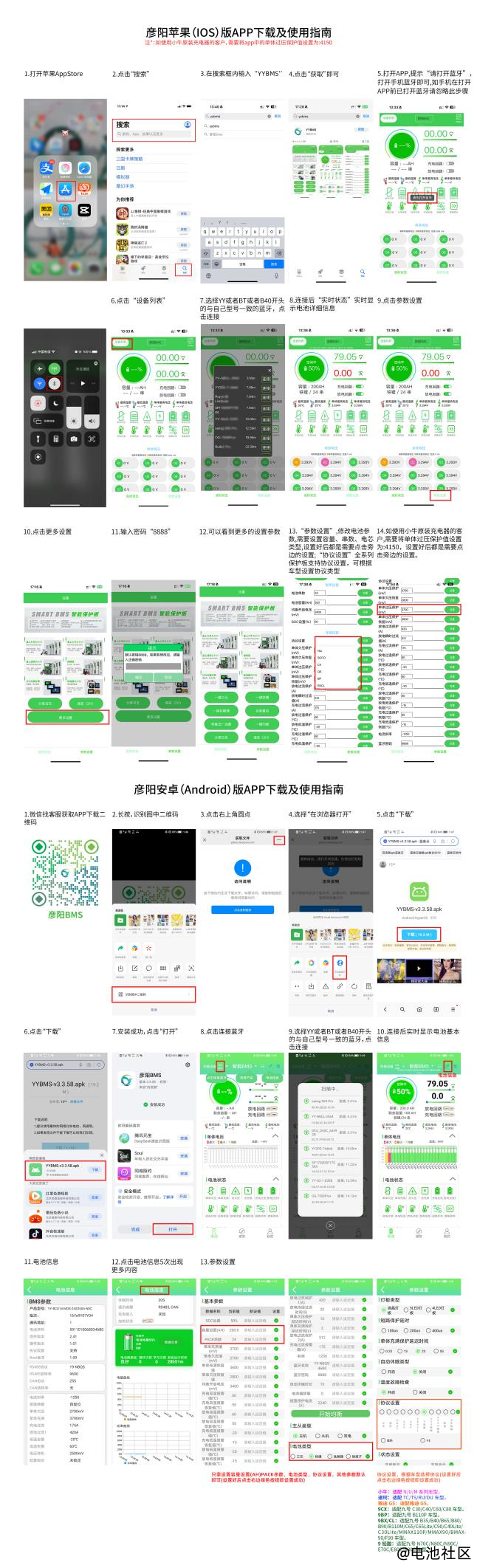

第四步：查看电池信息，按照下面的操作方式进行操作，然后把串数改成13串，容量改成60AH。

关于九号，小牛，极核电动车保护板的安装使用欢迎来评论区进行交流！！！
