热通量传感器在电池监测中应用

在电动汽车、储能系统及便携式电子设备飞速发展的今天，电池作为核心动力源，其安全性、健康状态和使用寿命已成为至关重要的议题。传统的电池监测主要依赖电压和电流传感器，并辅以表面温度测量。然而，这些方法仅能捕捉电池的“表象”，无法洞察其内部复杂的热动态过程。近年来，一种基于塞贝克效应（Seebeck
effect）的热通量传感技术正以其独特的优势，为电池监测领域带来革命性的突破。

一、 从“状态”到“动态”：监测理念的根本变革

传统温度传感器只能测量电池表面某一点的静态温度，这是一种“状态”参数。而热通量传感器（如greenTEG的gSKIN®系列）测量的则是热量流入或流出电池的速率，这是一种“动态”参数。这好比我们不仅知道一个房间的当前温度，还能实时知道空调的制冷或取暖器的制热功率，从而能更精准、更超前地控制环境。

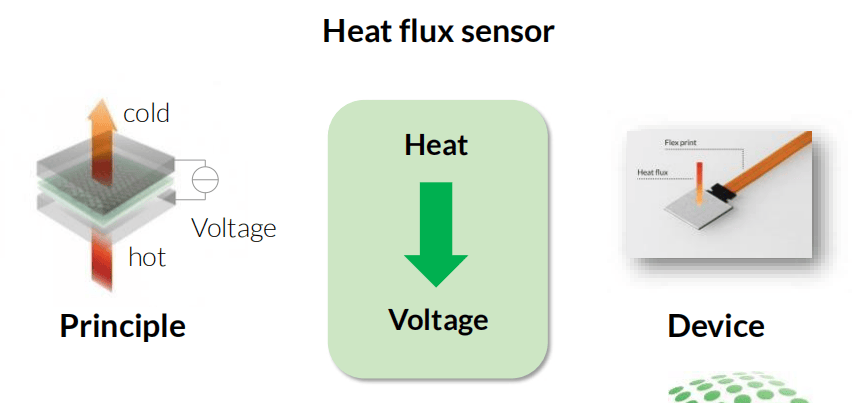

根据塞贝克效应(第一热电效应)，这种传感器能将微小的热能直接转化为电压信号，实现对热通量的高精度、高分辨率测量。其尺寸可小至2mm x 2mm，易于集成，成本远低于传统的大型量热仪，使得在每一个电池单体上进行“微型化量热”成为可能。

二、 核心应用场景：从安全到管理的全面赋能

1. 精准预防热失控，筑牢安全防线

热失控是电池最致命的安全威胁。其关键在于电池内部温度，而非表面温度。当表面温度仅为48°C时，电池内部温度可能已超过60°C的危险临界点。仅凭表面温度监测，会错过这一关键预警窗口。

解决方案在于热通量与表面温度的融合计算。通过公式 T_内部 = T_表面 + Q × R（其中Q为热通量，R为热阻），可以实时、非侵入性地推算出电池核心温度。如下图图表所示，当表面温度尚未达到警报阈值，但热通量已急剧升高时，系统便能提前洞察到内部温度的异常飙升，从而实现早期预警和干预，防患于未然。

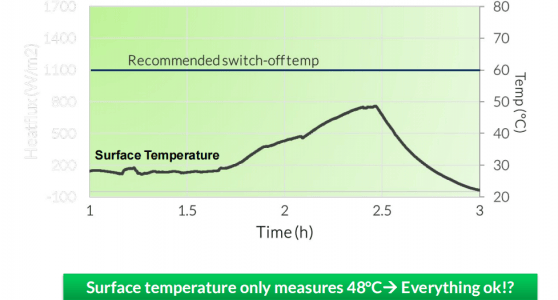

表面温度仅为48°C， 一切还好吗！？

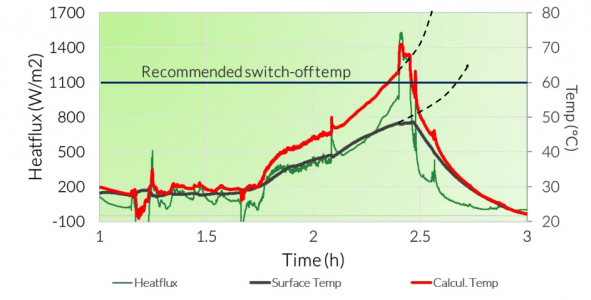

高热通量与高表面温度相结合，揭示了电池内部温度临界值超过60°C。

若无热通量传感器测量，这种短暂的温度波动将非常难以检测

2. 评估电池健康状态（SOH）与质量控制

电池在充放电过程中，锂离子在电极中的嵌入和脱嵌会发生相变，并伴随细微的吸热或放热效应。这些热特征如同电池的“热指纹”。

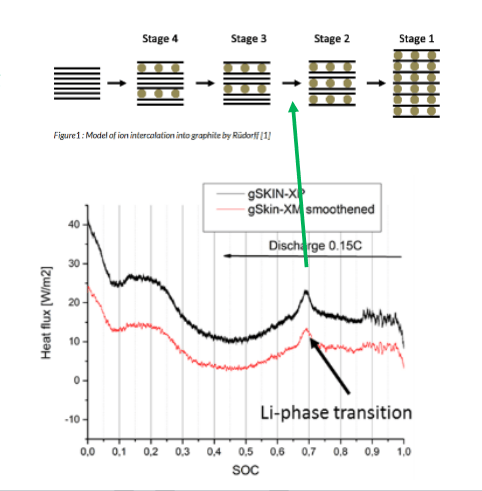

高精度的热通量传感器能够捕捉到这些充放电热流曲线上的微小峰值。如下图所示，这些峰值的锐度、幅度和位置，直接反映了电池的：

• 健康状态（SOH）：随着电池老化，峰值会变得平缓且位置偏移。

• 电极失衡：峰值形态的变化可指示电池内部的一致性状态。

• 质量：在生产线上，通过对比热曲线即可快速筛选出有缺陷的电池单体。

这种方法为电池的寿命预测和品质分选提供了全新的、非破坏性的分析工具。

3. 优化热管理系统，实现更快、更稳的温度控制

高效的热管理是延长电池寿命、实现快充的关键。当前的热管理系统大多基于温度反馈进行控制，存在响应延迟和超调问题。

greenTEG的热通量传感器能对超过100微开尔文（100μK）的微小温度变化立即做出响应。这意味着，在电池刚开始产生热量（或需要加热）时，控制系统就能立即获取信号，并调整冷却/加热功率。这种“预见性”控制带来了：

• 更快的响应速度：在温度显著变化之前就已开始动作。

• 更高的控制精度：避免温度过大波动，减少系统超调。

• 更强的适应性：即使在复杂的水冷系统（如特斯拉专利中提到的）中，也能准确测量实际的热交换量，确保冷却效率。

三、 技术集成与未来展望

greenTEG的热通量传感器具备标准SMD封装，易于在电池模组和电池管理系统（BMS）中进行电气和热集成。虽然需要设计适当的热通路以确保测量准确性，但其微小的尺寸和低廉的成本为大规模应用铺平了道路。

结论

greenTEG的热通量传感器通过将监测维度从静态的“温度”延伸至动态的“热流”，为我们打开了一扇窥探电池内部状态的窗口。它不仅是提升电池安全、防止热失控的“哨兵”，也是评估电池健康、优化热管理的“智慧大脑”。随着电池技术向着更高能量密度和更快充电速度发展，热通量传感技术必将成为下一代智能电池管理系统中不可或缺的核心传感元件，为电池的全生命周期管理提供至关重要的数据支撑。
