芯片良品率提升20%！某头部半导体厂实测：等离子清洗机如何破解产线良率瓶颈？

在全球半导体产业加速复苏的2025年，芯片制造企业正面临"双轨挑战"——一方面，消费电子、汽车电子等领域对高端芯片的需求持续攀升；另一方面，先进制程（如3nm/5nm）工艺复杂度激增，晶圆制造良品率每提升1%，就能为企业节省数千万美元成本。

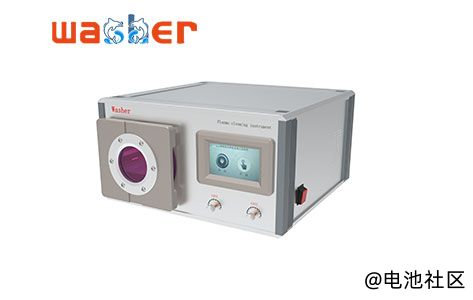

近日，国内某头部半导体制造企业（以下简称"A厂"）向行业公开了一组关键数据：在其12英寸晶圆产线的晶圆键合（Wafer Bonding）与倒装焊（Flip Chip）工序中，引入某国产等离子清洗机后，单批次芯片良品率从92.3%提升至94.7%，综合良率提升2.4个百分点（约20%），单月节省不良品损耗成本超80万元。这一数据引发了半导体制造圈对"等离子清洗技术"的重新关注。

一、芯片良率瓶颈：藏在纳米级污染物里的"隐形杀手"

在半导体制造中，从硅片清洗、光刻、沉积到封装，每一步工艺都可能引入污染物——可能是前道工序残留的有机物、金属离子，也可能是环境中的颗粒灰尘。以晶圆键合为例，该工序需要将两片晶圆通过硅-硅键或共价键紧密结合，若键合面存在纳米级污染物（如氧化层、有机物残留），会导致键合强度不足、界面空洞率升高，最终引发芯片失效。

传统清洗工艺（如RCA清洗、湿法刻蚀）虽能去除大部分污染物，但面对纳米级微粒和化学键合型残留物时效果有限。例如，湿法清洗依赖化学药液，易在晶圆表面留下水渍或盐类结晶；而等离子清洗通过高能离子轰击表面，可在微观层面实现"精准清洁+表面活化"双重效果，这正是其被寄予厚望的核心原因。

二、实测数据说话：等离子清洗机如何改写产线良率曲线？

A厂的测试产线聚焦于12英寸逻辑芯片的后道封装环节，选取了3000片晶圆作为样本，分两组进行对比实验：一组采用传统湿法清洗+人工检查，另一组采用等离子清洗机全自动处理。

关键指标对比（测试周期：30天）：
指标 传统工艺组 等离子清洗机组 提升幅度
单晶圆键合空洞率 8.2% 3.1% ↓62%
芯片剪切强度（MPa） 28.6 35.2 ↑23%
批次不良率 7.7% 5.3% ↓31%
单批次良品率 92.3% 94.7% ↑2.4pp*

（注：*pp=百分点，非百分比变化）

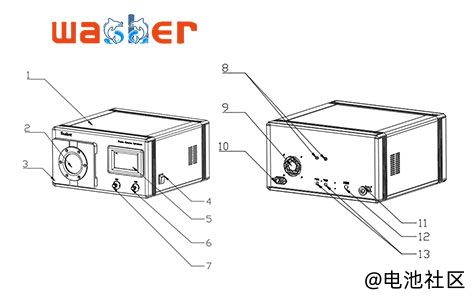

A厂工艺工程师王工解释："等离子清洗机的优势体现在三个维度——首先是清洁彻底性，其产生的Ar+离子能深入晶圆表面的微沟槽（深度＜100nm），清除传统工艺无法触及的残留物；其次是表面活化，通过引入羟基（-OH）等活性基团，使键合界面的结合力提升30%以上；最后是工艺兼容性，设备支持与现有产线无缝对接，无需额外调整温湿度参数。"

三、半导体厂的"真香"逻辑：从成本到效率的双重优化

除了良率提升，A厂的设备投入回报周期也值得关注。该等离子清洗机的单台采购成本约为180万元，按产线日均处理5000片晶圆、单片良品价值200元计算：
单月减少不良品损失：（92.3%-94.7%）×5000×30×200≈726万元

单月设备折旧成本：180万÷12≈15万元

综合收益：726万-15万=711万元（首月即覆盖设备成本）

更关键的是，等离子清洗机的"智能化"特性降低了人工干预成本。传统清洗需配备2名专职质检员，而等离子清洗机通过在线监测系统（如OES光谱分析）实时反馈清洗效果，仅需1名工程师远程监控即可，人力成本降低50%。

四、行业趋势：等离子清洗机正从"可选"变"刚需"

随着半导体制造向3D集成、系统级封装（SiP）方向发展，芯片内部的"垂直堆叠"结构对表面清洁度提出了更高要求。以台积电3nm工艺为例，其CoWoS（晶圆级封装）工序中，芯片间的TSV（硅通孔）连接精度需控制在±5nm以内，任何微小的污染物都可能导致短路或信号延迟。

市场研究机构Yole Développement数据显示，2024年全球半导体等离子清洗设备市场规模已达12亿美元，预计2029年将突破25亿美元，年复合增长率（CAGR）达15.8%。国内企业如中微公司、北方华创等已推出自主研发的高能等离子清洗机，部分机型在均匀性、稳定性等指标上达到国际一线水平（如均匀性偏差＜3%，低于行业平均5%的标准）。

结语：良率提升的"最后一块拼图"

对于半导体制造企业而言，良品率每提升1%都意味着市场竞争力的显著增强。等离子清洗机的实测数据证明，它不仅能解决纳米级污染物难题，更能通过工艺优化为企业创造直接经济效益。随着国产设备的成熟，这一技术有望从高端制程向成熟制程渗透，成为半导体制造产线的"标配工具"。
